Product Details
উৎপত্তি স্থল: ডংগুয়ান
পরিচিতিমুলক নাম: MENTO
সাক্ষ্যদান: FCC.ROHS,CCC
মডেল নম্বার: K3212
Payment & Shipping Terms
ন্যূনতম চাহিদার পরিমাণ: 3
প্যাকেজিং বিবরণ: W1350xD1000xH1600mm
ডেলিভারি সময়: 20 কাজের দিন
পরিশোধের শর্ত: এল/সি, টি/টি
যোগানের ক্ষমতা: 10 পিসি + 20 কাজের দিন
AOI: |
স্বয়ংক্রিয় |
পিসিবি বেধ: |
0.2 মিমি - 6 মিমি |
মাত্রা: |
1000mm x 800mm x 1500mm |
ক্যামেরা: |
উচ্চ-রেজোলিউশন ডিজিটাল ক্যামেরা |
আলোর উৎস: |
এলইডি |
পরিদর্শন নির্ভুলতা: |
99.9% |
সফটওয়্যার: |
উন্নত চিত্র প্রক্রিয়াকরণ সফটওয়্যার |
AOI: |
স্বয়ংক্রিয় |
পিসিবি বেধ: |
0.2 মিমি - 6 মিমি |
মাত্রা: |
1000mm x 800mm x 1500mm |
ক্যামেরা: |
উচ্চ-রেজোলিউশন ডিজিটাল ক্যামেরা |
আলোর উৎস: |
এলইডি |
পরিদর্শন নির্ভুলতা: |
99.9% |
সফটওয়্যার: |
উন্নত চিত্র প্রক্রিয়াকরণ সফটওয়্যার |
অনলাইন AOI বৈশিষ্ট্য
1. উচ্চ খরচ কর্মক্ষমতা
2. স্ট্যান্ডার্ড 5 মিলিয়ন গ্লোবাল এক্সপোজার শিল্প রঙিন ক্যামেরা
3. চীনের প্রথম কোম্পানি যারা বড় ব্যাসার্ধের টেলিসেন্ট্রিক লেন্স ব্যবহার করে
4স্বতন্ত্রভাবে বিকশিত অপটিক্যাল সিস্টেম (লাইট সোর্স ধারাবাহিকতা)
5. উচ্চ স্থিতিশীলতা সমন্বিত ঢালাই প্ল্যাটফর্ম
প্রয়োগের ক্ষেত্রঃ সোল্ডার জয়েন্ট এবং মাউন্ট ডিভাইস পরিদর্শন

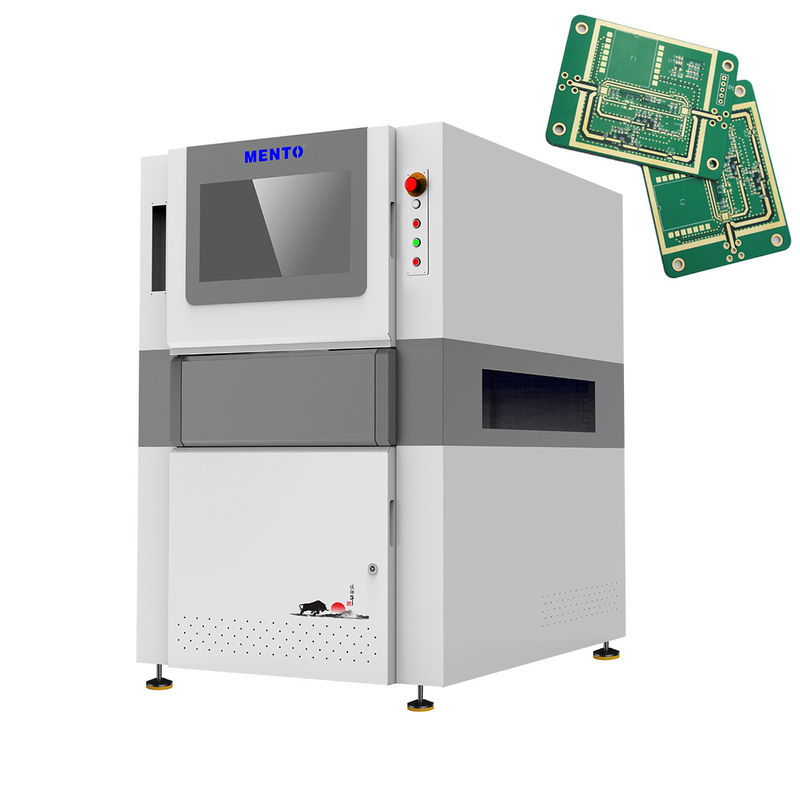

K32 সিরিজের 3D সোল্ডার পেস্ট পরিদর্শন
| ডিভাইস মডেল | K3212 | |
| সনাক্তকরণ ক্ষমতা | সনাক্তকরণ উপাদান | মিস প্রিন্ট, অতিরিক্ত সোল্ডার, অপর্যাপ্ত সোল্ডার, সোল্ডার ব্রিজিং, সোল্ডার পেস্ট টেইলিং, আকৃতির অস্বাভাবিকতা, অফসেট |
| স্ক্যানিং পদ্ধতি | স্টপ অ্যান্ড গো | |
| অপটিক্যাল সিস্টেম | ক্যামেরা | ১২ মেগাপিক্সেলের উচ্চ গতির রঙিন শিল্প ক্যামেরা |
| আলোর উৎস | দ্বৈত ডিএলপি আলোক উত্স (রাস্টার ফেজ শিফট প্রযুক্তি) এবং লাল, সবুজ এবং নীল (আরজিবি) আলোক উত্স | |
| রেজোলিউশন | 10μm & 15um (ঐচ্ছিক) | |
| সনাক্তকরণ কর্মক্ষমতা | উচ্চতা নির্ভুলতা (ক্যালিব্রেশন মডিউল) | 1μm (স্ট্যান্ডার্ড ক্যালিব্রেশন ব্লক ব্যবহার করে) |
| ভলিউম পুনরাবৃত্তি | <১% (স্ট্যান্ডার্ড ভেরিফিকেশন ব্লক, ৩সিগমা) | |
| সর্বাধিক প্লেট বন্ডিং ক্ষতিপূরণ মান | ±3 মিমি | |
| সনাক্তকরণ ক্ষমতা GRR | <10%at6o ((+50%tolerance, 5μm রেজল্যুশন) | |
| সর্বোচ্চ সনাক্তকরণ উচ্চতা | ৫০০ মাইক্রোমিটার | |
| ছায়ার সমস্যার সমাধান | ফেজ শিফট প্রযুক্তি এবং দ্বি-দিকের 3 ডি স্ট্রাকচারড লাইট সিস্টেম | |
| প্লেট বন্ডিং রিয়েল-টাইম কমপেনশান পদ্ধতি | প্লেট বন্ড কমপেনশন (জেড-ট্র্যাকিং + প্যাড রেফারেন্সিং) | |
| টেস্ট স্ক্রিন | রঙ (একসাথে 3D এবং 2D চিত্র প্রদর্শিত) | |
| ড্রাইভিং সরঞ্জাম | সার্ভোমোটর + স্ক্রু গাইড | |
| চলমান গতি | ৮০০ মিমি/সেকেন্ড | |
| ন্যূনতম পরিমাপযোগ্য পণ্যের আকার | 50mmx50mm | |
| সর্বাধিক পরিমাপযোগ্য পণ্যের আকার | ৪০০ মিমিx৫০০ মিমি | |
| পিসিবি বেধ | 0.5~6 মিমি | |
| ট্র্যাকের প্রস্থ সামঞ্জস্য | স্বয়ংক্রিয় প্রস্থ সমন্বয়, ম্যানুয়াল প্রস্থ সমন্বয় | |
| সার্কিট বোর্ড পরিবহন/সংরক্ষণ | বেল্ট কনভেয়র/নিউমেটিক ক্ল্যাম্প ফিক্সিং | |
| প্রেরণ দিক | বাম থেকে ডানে, ডান থেকে বামে | |
| কক্ষপথের উচ্চতা | ৯০০±২০ মিমি | |
| কম্পিউটার কনফিগারেশন | মেইনফ্রেম | সিপিইউঃ ইন্টেল আই৫, র্যামঃ ডিডিআর৪-১৬জি, জিপিইউঃ জিটিএক্স১৬৬০-৬জিবি, এসএসডিঃ২৫০জি, এইচডিডিঃ২টি |
| মনিটর | ২২"এলইডি | |
| অপারেটিং সিস্টেম | উবুন্টু | |
| পরামিতি | সামগ্রিক আকার | W1350xD1000xH1600mm (সতর্ক আলো ছাড়া) |
| ওজন | ১১০০ কেজি | |
| পাওয়ার সোর্স | AC220V/50~60Hz/2000W | |
| বায়ু চাপ | 0.5 এমপিএ | |
| সফটওয়্যার সমর্থিত ইনপুট বিন্যাস | সমর্থন গারবার ফরম্যাট (274X), ODB++ | |
| পরিসংখ্যানগত ব্যবস্থাপনা সরঞ্জাম |
হিস্টোগ্রাম,এক্স-বার অ্যান্ড আর-চার্ট,এক্স-বার অ্যান্ড এস-সি হার্ট,সি পি অ্যান্ড সি পি কে, %Gage R & R,SPI দৈনিক/সাপ্তাহিক/মাসিক প্রতিবেদন, রিয়েল-টাইম SPC& মাল্টিপল ডিসপ্লে |
|
| পরিবেশগত প্রয়োজনীয়তা | তাপমাত্রাঃ 5 ~ 40 °C, আপেক্ষিক আর্দ্রতাঃ 25% ~ 80% (ফ্রস্ট নেই) | |
| আপস্ট্রিম এবং ডাউনস্ট্রিম সরঞ্জাম যোগাযোগ | স্ট্যান্ডার্ড SMEMA ইন্টারফেস | |
ফেজ প্রোফাইল পরিমাপের নীতি
বস্তুটি সিনোসাইডাল প্যাটার্নকে বিকৃত করে (মডুলেট করে)
সিনোসাইডাল ফেজ গণনা করুন এবং উচ্চতা খুঁজে বের করুন (ডেমোডুলেশন)
এন্টি-ইন্টারফারেন্স, উচ্চ নির্ভুলতা, বড় পরিসীমা
1. চলমান স্ট্রিপগুলি পরিবেষ্টিত আলোর হস্তক্ষেপের প্রতিরোধের ক্ষমতা নিশ্চিত করে।
2. উচ্চ ফ্রিকোয়েন্সি স্ট্রিপ যথেষ্ট উচ্চ উল্লম্ব রেজোলিউশন নিশ্চিত
3নিম্ন-ফ্রিকোয়েন্সি স্ট্রিপগুলি একটি পর্যাপ্ত পরিমাপ পরিসীমা নিশ্চিত করে।
বিস্তৃত এমইএসdআটাiইন্টারফেসিংসিসামর্থ্যএবং শক্তিশালী এসপিসি সিস্টেম
1. শীর্ষ দশটি অ্যালার্ম উপাদানগুলির রিয়েল-টাইম পরিসংখ্যান
2. অ্যালার্ম সংখ্যা মেশিন লক করতে সেট করা যেতে পারে
3. পরবর্তীতে ট্রেসযোগ্যতার জন্য রিয়েল টাইমে প্রতিটি PCB এর পুরো বোর্ড ইমেজ এক্সপোর্ট করুন
