পণ্যের বর্ণনাঃ

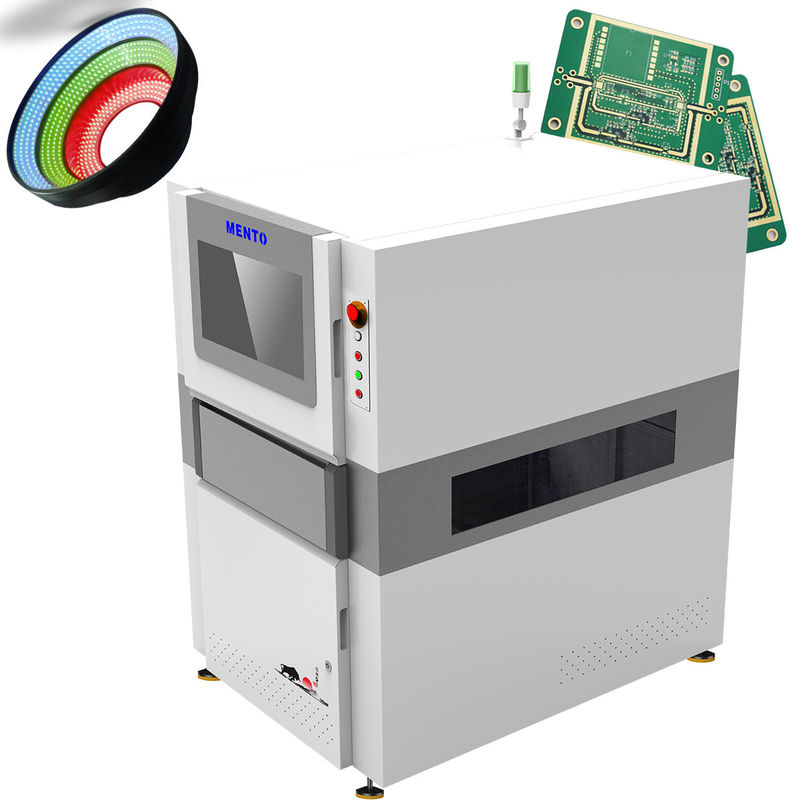

এই এসএমটি মেশিনের অন্যতম প্রধান বৈশিষ্ট্য হল এর ৬.৫ এমপিএক্স উচ্চ গতির রঙিন ক্যামেরা, যা ২৫৯২ এক্স ১৯৪৪ পিক্সেল পর্যন্ত রেজোলিউশনে ছবি ক্যাপচার করতে সক্ষম।এই ক্যামেরা পিসিবি উপর এমনকি ক্ষুদ্রতম বিবরণ উচ্চ মানের ছবি ক্যাপচার করতে সক্ষম, যা পিসিবি এর গুণমান নিশ্চিত করার জন্য অত্যন্ত গুরুত্বপূর্ণ। ক্যামেরাটি উচ্চ গতিতে ছবি ক্যাপচার করতে সক্ষম, যা 800 মিমি / সেকেন্ড পর্যন্ত গতির গতিতে,যা পরিদর্শন প্রক্রিয়াকে দ্রুত এবং দক্ষ করে তোলে.
এসএমটি এওআই মেশিনটি স্বয়ংক্রিয় অপটিক্যাল পরিদর্শন মেশিন লার্নিং প্রযুক্তির সাথেও সজ্জিত। এই প্রযুক্তিটি মেশিনটিকে বিভিন্ন পরিবেশে শিখতে এবং অভিযোজিত করতে দেয়।এটি পিসিবিতে ত্রুটি সনাক্তকরণে অত্যন্ত নির্ভুল এবং নির্ভরযোগ্য করে তোলেএই মেশিনটি বিভিন্ন ত্রুটি সনাক্ত করতে সক্ষম, যার মধ্যে রয়েছে অনুপস্থিত উপাদান, ভুল অবস্থানে থাকা উপাদান, ভুল মেরুতা এবং সোল্ডার ত্রুটি।
| ডিভাইস মডেল |
K3205 |
| সনাক্তকরণ ক্ষমতা |
সনাক্তকরণ উপাদান |
মিস প্রিন্ট, অতিরিক্ত সোল্ডার, অপর্যাপ্ত সোল্ডার, সোল্ডার ব্রিজিং, সোল্ডার পেস্ট টেইলিং, আকৃতির অস্বাভাবিকতা, অফসেট |
| স্ক্যানিং পদ্ধতি |
স্টপ অ্যান্ড গো |
| অপটিক্যাল সিস্টেম |
ক্যামেরা |
৫ এমপি উচ্চ গতির রঙিন শিল্প ক্যামেরা |
| আলোর উৎস |
দ্বৈত ডিএলপি আলোক উত্স (রাস্টার ফেজ শিফট প্রযুক্তি) এবং লাল, সবুজ এবং নীল (আরজিবি) আলোক উত্স |
| রেজোলিউশন |
10μm & 15um (ঐচ্ছিক) |
| সনাক্তকরণ কর্মক্ষমতা |
উচ্চতা নির্ভুলতা (ক্যালিব্রেশন মডিউল) |
1μm (স্ট্যান্ডার্ড ক্যালিব্রেশন ব্লক ব্যবহার করে) |
| ভলিউম পুনরাবৃত্তি |
<১% (স্ট্যান্ডার্ড ভেরিফিকেশন ব্লক, ৩সিগমা) |
| সর্বাধিক প্লেট বন্ডিং ক্ষতিপূরণ মান |
±3 মিমি |
| সনাক্তকরণ ক্ষমতা GRR |
<10%at6o ((+50%tolerance, 5μm রেজল্যুশন) |
| সর্বোচ্চ সনাক্তকরণ উচ্চতা |
৫০০ মাইক্রোমিটার |
| ছায়ার সমস্যার সমাধান |
ফেজ শিফট প্রযুক্তি এবং দ্বি-দিকের 3 ডি স্ট্রাকচারড লাইট সিস্টেম |
| প্লেট বন্ডিং রিয়েল-টাইম কমপেনশান পদ্ধতি |
প্লেট বন্ড কমপেনশন (জেড-ট্র্যাকিং + প্যাড রেফারেন্সিং) |
| টেস্ট স্ক্রিন |
রঙ (একসাথে 3D এবং 2D চিত্র প্রদর্শিত) |
| ড্রাইভিং সরঞ্জাম |
সার্ভোমোটর + স্ক্রু গাইড |
| চলমান গতি |
৮০০ মিমি/সেকেন্ড |
| ন্যূনতম পরিমাপযোগ্য পণ্যের আকার |
50mmx50mm |
| সর্বাধিক পরিমাপযোগ্য পণ্যের আকার |
৪০০ মিমিx৫০০ মিমি |
| পিসিবি বেধ |
0.5~6 মিমি |
| ট্র্যাকের প্রস্থ সামঞ্জস্য |
স্বয়ংক্রিয় প্রস্থ সমন্বয়, ম্যানুয়াল প্রস্থ সমন্বয় |
| সার্কিট বোর্ড পরিবহন/সংরক্ষণ |
বেল্ট কনভেয়র/নিউমেটিক ক্ল্যাম্প ফিক্সিং |
| প্রেরণ দিক |
বাম থেকে ডানে, ডান থেকে বামে |
| কক্ষপথের উচ্চতা |
৯০০±২০ মিমি |
| কম্পিউটার কনফিগারেশন |
মেইনফ্রেম |
সিপিইউঃ ইন্টেল আই৫, র্যামঃ ডিডিআর৪-১৬জি, জিপিইউঃ জিটিএক্স১৬৬০-৬জিবি, এসএসডিঃ২৫০জি, এইচডিডিঃ২টি |
| মনিটর |
২২"এলইডি |
| অপারেটিং সিস্টেম |
উবুন্টু |
| পরামিতি |
সামগ্রিক আকার |
W1350xD1000xH1600mm (সতর্ক আলো ছাড়া) |
| ওজন |
১১০০ কেজি |
| পাওয়ার সোর্স |
AC220V/50~60Hz/2000W |
| বায়ু চাপ |
0.5 এমপিএ |
| সফটওয়্যার সমর্থিত ইনপুট বিন্যাস |
সমর্থন গারবার ফরম্যাট (274X), ODB++ |
| পরিসংখ্যানগত ব্যবস্থাপনা সরঞ্জাম |
হিস্টোগ্রাম,এক্স-বার অ্যান্ড আর-চার্ট,এক্স-বার অ্যান্ড এস-সি হার্ট,সি পি অ্যান্ড সি পি কে,
%Gage R & R,SPI দৈনিক/সাপ্তাহিক/মাসিক প্রতিবেদন, রিয়েল-টাইম SPC& মাল্টিপল ডিসপ্লে
|
| পরিবেশগত প্রয়োজনীয়তা |
তাপমাত্রাঃ 5 ~ 40 °C, আপেক্ষিক আর্দ্রতাঃ 25% ~ 80% (ফ্রস্ট নেই) |
| আপস্ট্রিম এবং ডাউনস্ট্রিম সরঞ্জাম যোগাযোগ |
স্ট্যান্ডার্ড SMEMA ইন্টারফেস |
বৈশিষ্ট্যঃ
- পণ্যের নামঃ SMT AOI মেশিন
- স্টক: বড়
- ক্যামেরা: ১২ এমপি, রঙিন
- পরিদর্শন PCB আকারঃ 50mm X 50mm - 510mm X 460mm
- গতিঃ 0.23 সেকেন্ড/এফওভি
- অংশের নামঃ এসএমটি এওআই মেশিন
এই এসএমটি এওআই মেশিন পিসিবি পরিদর্শন স্বয়ংক্রিয় করার জন্য নিখুঁত এবং পিসিবিগুলির স্বয়ংক্রিয় অপটিক্যাল পরিদর্শন সরবরাহ করে।এবং 50 মিমি x 50 মিমি থেকে 510 মিমি x 460 মিমি পর্যন্ত PCB পরীক্ষা করার ক্ষমতা, এই মেশিনটি 0.23 সেকেন্ড/এফওভি গতিতে দ্রুত এবং দক্ষ পরিদর্শন প্রদান করে।
টেকনিক্যাল প্যারামিটারঃ
এসএমটি এওআই মেশিন পণ্যটি নিম্নলিখিত প্রযুক্তিগত সহায়তা এবং পরিষেবাগুলির সাথে আসেঃ
- ইনস্টলেশন এবং সেটআপ সহায়তা
- মেশিন ব্যবহারের প্রশিক্ষণ
- 24/7 দূরবর্তী প্রযুক্তিগত সহায়তা
- প্রয়োজনে সাইটে প্রযুক্তিগত সহায়তা
- নিয়মিত রক্ষণাবেক্ষণ এবং সফটওয়্যার আপডেট
আমাদের বিশেষজ্ঞদের দলটি আপনার এসএমটি এওআই মেশিনটি দক্ষতার সাথে এবং কার্যকরভাবে চলছে তা নিশ্চিত করার জন্য নিবেদিত, যাতে আপনি সহজেই উচ্চমানের পণ্য উত্পাদন করতে পারেন।
প্যাকেজিং এবং শিপিংঃ
পণ্যের প্যাকেজিংঃ
- এসএমটি এওআই মেশিনটি একটি কাঠের বাক্সে নিরাপদে প্যাক করা হবে।
- সমস্ত প্রয়োজনীয় আনুষাঙ্গিক এবং অংশ প্যাকেজ অন্তর্ভুক্ত করা হবে।
- প্যাকেজটি পণ্যের নাম, পরিমাণ এবং হ্যান্ডলিং নির্দেশাবলী দিয়ে লেবেল করা হবে।
শিপিং:
- প্যাকেজটি একটি নির্ভরযোগ্য এবং নামী ক্যারিয়ারের মাধ্যমে পাঠানো হবে।
- প্যাকেজের গন্তব্য এবং ওজনের উপর ভিত্তি করে শিপিং খরচ গণনা করা হবে।
- ট্র্যাকিং নম্বরটি গ্রাহককে শিপিংয়ের সময় দেওয়া হবে।
- আনুমানিক ডেলিভারি সময় নির্ভর করবে গ্রাহকের অবস্থান এবং শিপিং পদ্ধতির উপর।
প্রায়শই জিজ্ঞাসিত প্রশ্নঃ
AOI মেশিনের ব্র্যান্ড নাম কি?
AOI মেশিনের ব্র্যান্ড নাম Mento।
2.
AOI মেশিনটি কোথায় তৈরি করা হয়?
AOI মেশিনটি চীনে, বিশেষ করে ডংগুয়ানে তৈরি করা হয়।
3.
AOI মেশিনের কি সার্টিফিকেশন আছে?
এওআই মেশিনে আইএসও ৯০০১ এবং আইএসও ১৪০০১ সার্টিফিকেশন রয়েছে।
4.
AOI মেশিনের জন্য ন্যূনতম অর্ডার পরিমাণ কত?
এওআই মেশিনের জন্য ন্যূনতম অর্ডার পরিমাণ ১।
5.
AOI মেশিনের জন্য পেমেন্টের শর্ত কি?
AOI মেশিনের জন্য অর্থ প্রদানের শর্তগুলি হল অনলাইন পেমেন্ট।
6.
AOI মেশিনের সরবরাহ ক্ষমতা কত?
AOI মেশিনের সরবরাহ ক্ষমতা প্রতি মাসে 1000 ইউনিট।
7.
এওআই মেশিনের ডেলিভারি সময় কত?
এওআই মেশিনের ডেলিভারি সময় পেমেন্ট পাওয়ার পর তিন সপ্তাহ।
8.
AOI মেশিনের দাম কি আলোচনাযোগ্য?
হ্যাঁ, AOI মেশিনের দাম আলোচনাযোগ্য।
