অনলাইন AOI বৈশিষ্ট্য
1. উচ্চ খরচ কর্মক্ষমতা
2. স্ট্যান্ডার্ড 5 মিলিয়ন গ্লোবাল এক্সপোজার শিল্প রঙিন ক্যামেরা
3. চীনের প্রথম কোম্পানি যারা বড় ব্যাসার্ধের টেলিসেন্ট্রিক লেন্স ব্যবহার করে
4স্বতন্ত্রভাবে বিকশিত অপটিক্যাল সিস্টেম (লাইট সোর্স ধারাবাহিকতা)
5. উচ্চ স্থিতিশীলতা সমন্বিত ঢালাই প্ল্যাটফর্ম
প্রয়োগের ক্ষেত্রঃ সোল্ডার জয়েন্ট এবং মাউন্ট ডিভাইস পরিদর্শন
| ডিভাইস মডেল |
K2005DW |
| সনাক্তকরণ ক্ষমতা |
সনাক্তকরণ উপাদান |
CHIP উপাদান শরীর, CHIP উপাদান লেদারের জয়েন্ট, চিহ্ন, DIP লেদারের জয়েন্ট |
| ক্ষুদ্রতম উপাদান |
CHIP: 0201 পিচঃ0.৩ মিমি |
| সনাক্তকরণ পদ্ধতি |
অ্যালগরিদম প্যারামিটার ডিবাগিং, মেশিন লার্নিং |
| অপটিক্যাল সিস্টেম |
ক্যামেরা |
৫ এমপি উচ্চ গতির রঙিন শিল্প ক্যামেরা |
| টেলিসেন্ট্রিক লেন্স |
0.22X/0.17X |
| রেজোলিউশন |
15um/20um/25um |
| এফওভি |
36x30mm/48x40mm/61x51mm |
| সনাক্তকরণের গতি |
3FOV/s |
| সফটওয়্যার সিস্টেম |
অপারেটিং সিস্টেম |
উইন্ডোজ 10 |
| যান্ত্রিক বৈশিষ্ট্য |
পিসিবি বেধ |
0.3~10mm ((warpage≤5mm) |
| উপাদান উচ্চতা |
180mm উপরের, 30mm নীচের (বিশেষ উচ্চতা কাস্টমাইজ করা যাবে) |
| ড্রাইভিং সরঞ্জাম |
সার্ভো মোটর + বল স্ক্রু + লিনিয়ার স্লাইড |
| চলমান গতি |
সর্বোচ্চ ৬০০ মিমি/সেকেন্ড |
| পজিশনিং সঠিকতা |
ক্যালিব্রেশনের পর ≤8um (() |
| পিসিবি পরিবহন রেল |
PCB রেল পরিবহন উচ্চতাঃ 900±20mm (ভূমি থেকে PCB গাইড রেল পরিবহন পৃষ্ঠ পর্যন্ত) |
| সর্বাধিক PCB আকারঃ 510mmx460mm |
| পিসিবির মধ্যে সর্বনিম্ন দূরত্বঃ ≤90mm |
| পরামিতি |
পাওয়ার সোর্স |
AC220V/50Hz/2000W |
| সামগ্রিক আকার |
W1140mmxD1400mmxH1600mm (পা 100±20mm ব্যতীত) |
| ওজন |
≈৭০০ কেজি |
| বায়ু চাপ |
≥০.৫ এমপিএ |
| পরিবেশগত প্রয়োজনীয়তা |
তাপমাত্রাঃ 5 ~ 40 °C, আপেক্ষিক আর্দ্রতা 25% ~ 80% (ফ্রস্ট নেই) |
| আপস্ট্রিম এবং ডাউনস্ট্রিম সরঞ্জাম যোগাযোগ |
স্ট্যান্ডার্ড SMEMA ইন্টারফেস |
পণ্যের বর্ণনাঃ

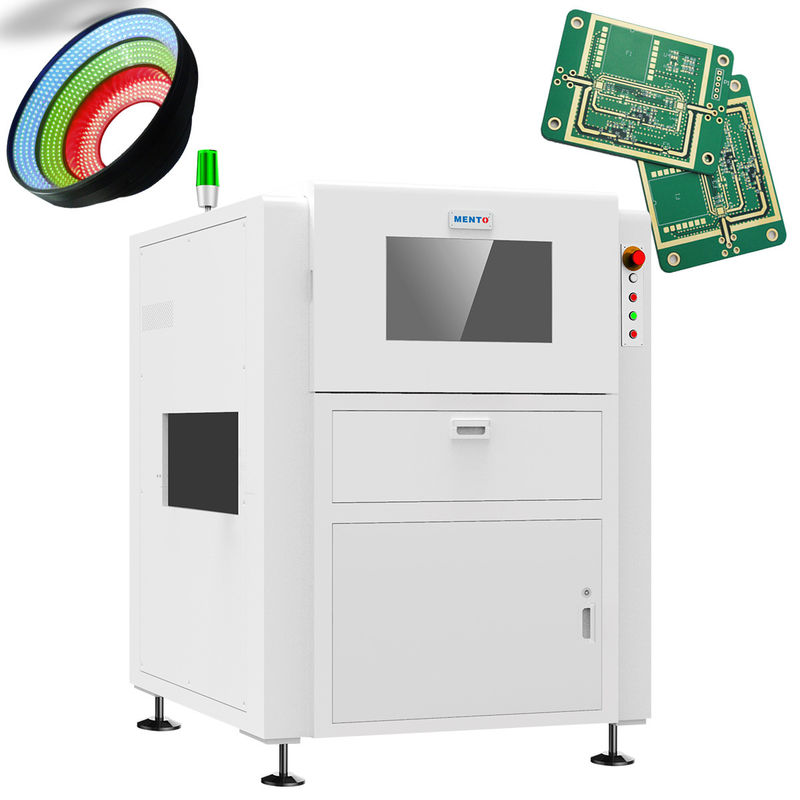

এসএমটি এওআই মেশিনটি উইন্ডোজ অপারেটিং সিস্টেমে কাজ করার জন্য তৈরি করা হয়েছে, যা এটিকে অন্যান্য উত্পাদন সিস্টেমের সাথে ব্যবহার এবং সংহত করা সহজ করে তোলে।এটি পিসিবি উত্পাদন জন্য SMEMA মান পূরণ করার জন্য ডিজাইন করা হয়, এটি বিদ্যমান উত্পাদন লাইনে সহজেই সংহত করা যায় তা নিশ্চিত করে। এসএমটি এওআই মেশিন একটি অত্যন্ত দক্ষ এবং উত্পাদনশীল মেশিন যা প্রতি মিনিটে 50 টি পর্যন্ত পিসিবি পরিদর্শন করতে পারে,এটিকে উচ্চ-ভলিউম উত্পাদন পরিবেশের জন্য আদর্শ করে তোলে.
এসএমটি এওআই মেশিনটি একটি উচ্চ রেজোলিউশনের ১২ এমপি রঙিন ক্যামেরা দিয়ে সজ্জিত, যা পরিদর্শন করা পিসিবিগুলির অত্যন্ত বিস্তারিত চিত্র ক্যাপচার করতে সক্ষম।এই ক্যামেরা পিসিবিতে ক্ষুদ্রতম ত্রুটিও সনাক্ত করতে ডিজাইন করা হয়েছে, লেদারের ত্রুটি, ভুল উপাদান স্থাপন এবং চূড়ান্ত পণ্যের কার্যকারিতা প্রভাবিত করতে পারে এমন অন্যান্য সমস্যা সহ।ক্যামেরা স্বাধীনভাবে উন্নত অপটিক্যাল সিস্টেমের সাথে একত্রে কাজ করে যাতে সমস্ত ত্রুটি সঠিকভাবে সনাক্ত করা হয় এবং রিপোর্ট করা হয়.
এসএমটি এওআই মেশিন একটি নির্ভরযোগ্য এবং নির্ভুল মেশিন যা সর্বোচ্চ মানের পরিদর্শন ফলাফল সরবরাহ করার জন্য নির্মিত। এটি ব্যবহার করা সহজ এবং বিদ্যমান উত্পাদন লাইনে একীভূত করার জন্য ডিজাইন করা হয়েছে,এটি ইলেকট্রনিক্স নির্মাতাদের জন্য একটি আদর্শ পছন্দ যা তাদের মান নিয়ন্ত্রণ প্রক্রিয়া উন্নত করতে চায়উচ্চ-রেজোলিউশনের ক্যামেরা, স্বাধীনভাবে তৈরি অপটিক্যাল সিস্টেম এবং SMEMA স্ট্যান্ডার্ড মেনে চলার সাথে,এসএমটি এওআই মেশিনটি যে কোনও ইলেকট্রনিক্স প্রস্তুতকারকের জন্য প্রয়োজনীয় যা তাদের উত্পাদন প্রক্রিয়া উন্নত করতে এবং সর্বোচ্চ মানের পণ্য নিশ্চিত করতে চায়.
অ্যাপ্লিকেশনঃ
মেনটো এওআই ভিজ্যুয়াল ইন্সপেকশন সরঞ্জামগুলি এফসিসি, আরওএইচএস, আইএসও 9000 এবং আইএসও 14001 দ্বারা প্রত্যয়িত, যা এর সুরক্ষা, গুণমান এবং পরিবেশগত মানগুলির প্রমাণ।এছাড়াও এর ন্যূনতম অর্ডার পরিমাণ 1অর্ডার দেওয়ার পরে, ডেলিভারি সময়টি সাধারণত 3 সপ্তাহ, 1 থেকে 5 কার্যদিবসের মধ্যে।
এই মেশিনে ব্যবহৃত ক্যামেরাটি একটি 12 এমপি রঙিন ক্যামেরা যা পিসিবিগুলির উচ্চমানের চিত্র ক্যাপচার করে। এটি এলইডি আলো দিয়ে সজ্জিত, যা বোর্ডকে আলোকিত করে এবং উপস্থিত কোনও ত্রুটিকে তুলে ধরে।এই আলোক পদ্ধতিটি নিশ্চিত করে যে এমনকি ক্ষুদ্রতম ত্রুটিগুলিও সনাক্ত করা হয়.
মেনটো এওআই ভিজ্যুয়াল ইন্সপেকশন সরঞ্জাম ইলেকট্রনিক্স উত্পাদন, অটোমোটিভ, বিমান এবং চিকিৎসা শিল্প সহ বিস্তৃত অ্যাপ্লিকেশনগুলির জন্য আদর্শ।এই মেশিনটি বহুমুখী এবং বিভিন্ন পরিস্থিতিতে যেমন উৎপাদন লাইন ব্যবহার করা যেতে পারে, গুণমান নিয়ন্ত্রণ এবং গবেষণা ও উন্নয়ন পরীক্ষা।
পণ্যটি কাঠের বাক্সে প্যাক করা হয় যাতে এটি পরিবহনের সময় সুরক্ষিত থাকে। এটি 3 মাসের ওয়ারেন্টি সহ আসে, যা গ্রাহকদের মানসিক শান্তি দেয়। পেমেন্টের শর্তগুলি টি / টি,এবং সরবরাহ ক্ষমতা 1000PCS/M.
প্রায়শই জিজ্ঞাসিত প্রশ্নঃ
প্রায়শই জিজ্ঞাসিত প্রশ্ন
প্রশ্ন: এসএমটি এওআই মেশিনের ব্র্যান্ড নাম কি?
উত্তরঃ এসএমটি এওআই মেশিনের ব্র্যান্ড নাম হল মেন্টো।
প্রশ্ন: এসএমটি এওআই মেশিন কোথায় তৈরি হয়?
উত্তরঃ এসএমটি এওআই মেশিনটি চীনের ডংগুয়ানে তৈরি করা হয়।
প্রশ্ন: এসএমটি এওআই মেশিনের কী কী সার্টিফিকেশন রয়েছে?
উত্তরঃ এসএমটি এওআই মেশিনে এফসিসি, রোএইচএস, আইএসও৯০০০ এবং আইএসও১৪০০১ শংসাপত্র রয়েছে।
প্রশ্নঃ এসএমটি এওআই মেশিনের জন্য ন্যূনতম অর্ডার পরিমাণ কত?
উত্তরঃ এসএমটি এওআই মেশিনের জন্য ন্যূনতম অর্ডার পরিমাণ ১।
প্রশ্নঃ এসএমটি এওআই মেশিনের বিতরণ সময় কত?
উত্তরঃ এসএমটি এওআই মেশিনের ডেলিভারি সময় ৩ সপ্তাহ।
প্রশ্নঃ এসএমটি এওআই মেশিনের জন্য পেমেন্টের শর্তগুলি কী?
উত্তরঃ এসএমটি এওআই মেশিনের জন্য অর্থ প্রদানের শর্ত T/T।
প্রশ্ন: এসএমটি এওআই মেশিনের সরবরাহ ক্ষমতা কত?
উত্তরঃ এসএমটি এওআই মেশিনের সরবরাহ ক্ষমতা 1000PCS/M।
