Dongguan MENTO Intelligent Technology Co., Ltd. info@mento-mv.com 00-86-13410031559
Product Details
উৎপত্তি স্থল: ডংগুয়ান
পরিচিতিমুলক নাম: MENTO
সাক্ষ্যদান: FCC.ROHS,CCC
মডেল নম্বার: K2005DT
Payment & Shipping Terms
ন্যূনতম চাহিদার পরিমাণ: 3
প্যাকেজিং বিবরণ: W1000mmxD1380mmxH1600mm (পা 100±20mm ছাড়া)
রেজোলিউশন: |
10 μm |
পাওয়ার সাপ্লাই: |
110-240V AC, 50/60Hz |
অপারেটিং সিস্টেম: |
উইন্ডোজ |
পরিদর্শন গতি: |
1000 mm²/s পর্যন্ত |
ফাংশন: |
মুদ্রিত সার্কিট বোর্ডের ত্রুটি সনাক্ত করুন |
ক্যামেরা টাইপ: |
উচ্চ-রেজোলিউশন সিসিডি |
প্রয়োগ: |
স্বয়ংক্রিয় অপটিক্যাল পরিদর্শন |
সফটওয়্যার: |
স্বজ্ঞাত ব্যবহারকারীর ইন্টারফেস |
মাত্রা: |
1200mm X 800mm X 1500mm |
রেজোলিউশন: |
10 μm |
পাওয়ার সাপ্লাই: |
110-240V AC, 50/60Hz |
অপারেটিং সিস্টেম: |
উইন্ডোজ |
পরিদর্শন গতি: |
1000 mm²/s পর্যন্ত |
ফাংশন: |
মুদ্রিত সার্কিট বোর্ডের ত্রুটি সনাক্ত করুন |
ক্যামেরা টাইপ: |
উচ্চ-রেজোলিউশন সিসিডি |
প্রয়োগ: |
স্বয়ংক্রিয় অপটিক্যাল পরিদর্শন |
সফটওয়্যার: |
স্বজ্ঞাত ব্যবহারকারীর ইন্টারফেস |
মাত্রা: |
1200mm X 800mm X 1500mm |

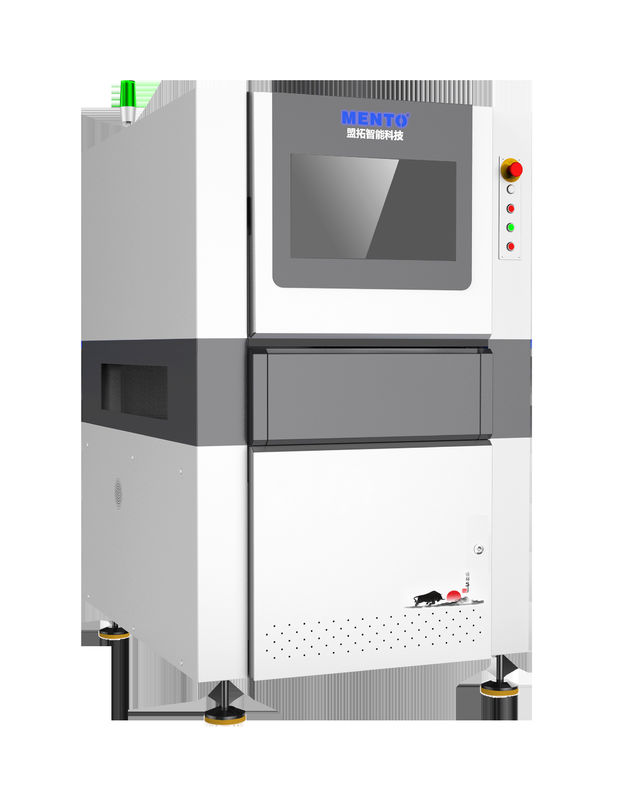

| 2 ডি অটোমেটেড অপটিক্যাল ইন্সপেকশন অনলাইন ডুয়াল ট্র্যাক | ||
| মডেল | K2005DT | |
| পরীক্ষার ক্ষমতা | পরীক্ষার আইটেম | CHIP উপাদান শরীর, CHIP উপাদান লেদারের জয়েন্ট, চিহ্ন, DIP লেদারের জয়েন্ট |
| ন্যূনতম উপাদান | CHIP: 01005 পিচঃ0.৩ মিমি | |
| সনাক্তকরণ পদ্ধতি | অ্যালগরিদম প্যারামিটার ডিবাগিং, মেশিন লার্নিং | |
| অপটিক্যাল সিস্টেম | ক্যামেরা | ৫ এমপি উচ্চ গতির রঙিন শিল্প ক্যামেরা |
| টেলিসেন্ট্রিক লেন্স | 0.৩৪৫ এক্স/০.২২ এক্স/০.১৭ এক্স | |
| রেজোলিউশন | 10um/15um/20um | |
| এফওভি | 24x20mm/36x30mm/48x40mm | |
| সনাক্তকরণের গতি | 3FOV/s | |
| সফটওয়্যার সিস্টেম | অপারেটিং সিস্টেম | উইন্ডোজ 10 |
| যান্ত্রিক বৈশিষ্ট্য | পিসিবি বেধ | 0.3~10mm ((Warp≤5mm) |
| উপাদান উচ্চতা | উপরের 30mm, নীচের 84mm ((বিশেষ উচ্চতা কাস্টমাইজ করা যাবে) | |
| ড্রাইভিং ডিভাইস | সার্ভোমোটর+বোল স্ক্রু+রেখা নির্দেশিকা | |
| চলমান গতি | সর্বোচ্চ ৬০০ মিমি/সেকেন্ড | |
| পজিশনিং সঠিকতা | ক্যালিব্রেশনের পর ≤8um (() | |
| পিসিবি পরিবহন গাইড | পিসিবি রেল পরিবহন উচ্চতাঃ ৯০০+২০ মিমি ((ভূমি থেকে পিসিবি রেল পরিবহন পৃষ্ঠ পর্যন্ত) | |
| PCB এর সর্বোচ্চ আকারঃ 600mmxW300mm (ডাবল রেল, ডাবল PCB) 600mmxW580mm (একক রেল, একক PCB) | ||
| পিসিবিগুলির মধ্যে সর্বনিম্ন দূরত্বঃ ≤90mm | ||
| পরামিতি | কুরিং পদ্ধতি | AC220V/50Hz/2000W |
| সনাক্তকরণ স্ক্রিন | W1000mmxD1380mmxH1600mm ((পা ছাড়াই 100±20mm) | |
| সঠিকতা | ১১০০ কেজি | |
| পুনরায় পরিমাপের নির্ভুলতা | ≥০.৫ এমপিএ | |
| ওয়েফার রিং আকার | তাপমাত্রাঃ৫-৪০°C, আপেক্ষিক আর্দ্রতা ২৫-৮০% ((ফ্রস্ট নেই) | |
| একসাথে পরিচালিত ওফারের সংখ্যা | স্ট্যান্ডার্ড SMEMA ইন্টারফেস | |
পণ্যের বৈশিষ্ট্য - দৃষ্টি সিস্টেম
পণ্য পরীক্ষার ক্ষমতা ((অনলাইন ডুয়াল ট্র্যাক)
1. ভুল স্থান 2. অনুপস্থিত উপাদান 3. মেরুকরণ বিপরীত 4. nonweting 5. solder hole 6. collinear anomaly 7. poor soldering 8. পিন warpage
9. অপর্যাপ্ত সোল্ডারিং 10. শর্ট সার্কিট 11. অফসেট 12. ডিআইপি উপাদান অনুপস্থিত 13. ডিআইপি পিনগুলি প্রসারিত হয়নি...
ভুল স্থানান্তর অনুপস্থিত উপাদান মেরুকরণ পোলারিটি বিপরীত নন-ওয়েটিং পিন ওয়ারপেজ
উপাদান collinear সনাক্তকরণ ((অনলাইন monorail/1.২ মিটার অনলাইনে)
1. উপাদান ঘূর্ণন কোণ গণনা
2. উপাদান সর্বোচ্চ এবং সর্বনিম্ন অপসারণ মধ্যে পরিসীমা গণনা
3. উপাদানগুলির মধ্যে দূরত্ব
4. উপাদান এবং একটি রেফারেন্স পয়েন্ট বা একটি রেখা মধ্যে দূরত্ব
কোলিনিয়ারিটি সনাক্তকরণ (কোলিনিয়ারিটি, পরম দূরত্ব, কোলিনিয়ারিটি পরিসীমা, ডানদিকে দূরত্ব)
এমইএস ডেটা ডকিং ফাংশন এবং শক্তিশালী এসপিসি সিস্টেম
1. শীর্ষ ১০ টি অ্যালার্ম উপাদানগুলির রিয়েল-টাইম পরিসংখ্যান
2. স্বয়ংক্রিয়ভাবে আপস্ট্রিম সরঞ্জাম বন্ধ করার জন্য একটি অ্যালার্ম গণনা সেট করতে সক্ষম.
3. পরবর্তীতে ট্রেসযোগ্যতার জন্য রিয়েল টাইমে প্রতিটি PCB এর পুরো বোর্ড ইমেজ এক্সপোর্ট করুন
4দেশীয়ভাবে তৈরি এমইএস ইন্টারফেস স্ট্যান্ডার্ড এবং কাস্টমাইজড ফরম্যাট সমর্থন করে।
শ্রম সাশ্রয়ী মোড
ডেটা ট্রান্সমিশন এবং অন্যান্য পদ্ধতির মাধ্যমে, একজন ব্যক্তি একাধিক লাইনের AOI এলার্ম ডেটা দেখতে পারেন, যার ফলে একটি ম্যান-সঞ্চয় মোড উপলব্ধি করা যায়।
